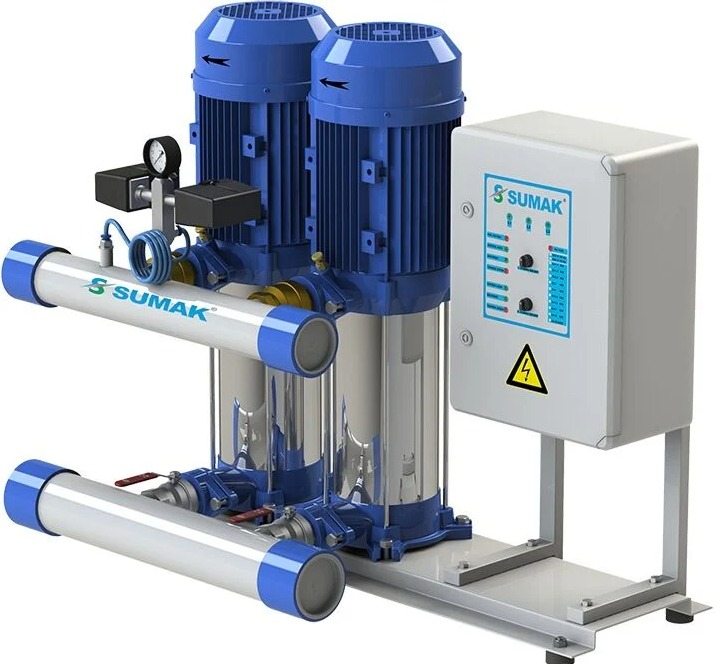

Sumak SHT12B 300/6 Düşey Milli Kademeli Hidrofor – 14 Kat / 48 Daire İçin Yüksek Basınçlı Basınç Artırma Çözümü (3 HP Trifaze)

Genel Bakış

Sumak SHT12B 300/6, apartman–site ölçeğinde sürekli ve konforlu su basıncı sağlamak üzere tasarlanmış düşey milli kademeli bir hidrofor pompasıdır. 3 HP (2.2 kW) gücündeki 380 V trifaze motorla çalışan model, çok kademeli çark mimarisi sayesinde yüksek basınç üretir; 10+ katlı yapılarda dahi tepe katlarda stabil basınç sunar. Bu sayfa, tipik bir 14 kat / 48 daire projesi için SHT12B 300/6 pompa esas alınarak hazırlanmış hidrofor çözümünü anlatır.

Düşey milli (vertical multistage) yapı; dar yüzey alanında yüksek basınç verebilen kompakt bir gövde sağlar. Motor–hidrolik ayrımı net, gövde ise servis erişimine elverişlidir. Yüksek verimli hidrolik geometri ve kademeli çarklar, tek kademeli pompaların ulaşmakta zorlandığı 50–70 m bandındaki basma yüksekliklerinde verimli çalışmayı mümkün kılar.

Başlıca Avantajlar

• Yüksek basınç kapasitesi: 41–75 mSS aralığı, 10+ katlı binalarda güvenli çalışma bölgesi sunar.
• Kompakt ve düşey tasarım: Hidrofor odalarında minimum yer kaplar; bakım erişimi kolaydır.
• Trifaze motor (380 V): Sürekli hizmette daha stabil tork ve düşük akım çekişi.
• Çift 2″ bağlantı: Giriş/çıkışta 2″ – 50 mm standardı ile hızlı entegrasyon.
• Esnek kapasite bandı: 6–15 m³/sa debi aralığı ile pik kullanımlara uyum.
• İnverter uyumlu: Frekans kontrollü (VFD) çalışmada sabit basınç ve sessizlik.

Teknik Özellikler

Not: Çalışma noktası; hat uzunluğu, boru çapı, dirsek/armatür sayısı ve kat yüksekliğine göre değişir. Pompanın en verimli bölgesinde çalışması için seçimler Toplam Dinamik Basınç (TDB) hesabı ile yapılmalıdır.

Performans (Debi–Basma) & Kat/Daire Kapasitesi

SHT12B 300/6, düşey milli kademeli yapısı sayesinde 6–15 m³/sa bandında yüksek basma üretir. Aşağıdaki dikey tablo, pratik okuma için debiyi banda göre gruplar:

14 kat / 48 daire projede; kat yüksekliği ortalama 3 m kabul edilirse statik yükseklik ≈ 42 m olur. Tesisat sürtünmeleri ve armatür kayıpları dahil TDB çoğu senaryoda 50–60 m bandına çıkar. Bu durumda SHT12B 300/6, 7–10 m³/sa civarında konforlu basınç üreterek eşzamanlı 3–4 armatürü rahatlıkla besler. Pik saatlerde 10+ m³/sa ihtiyacı doğuyorsa; boru çapını bir üst ölçüye almak ve gerekirse ikiz pompa veya inverterli çözüm değerlendirilmelidir.

Kullanım Alanları

• Apartman & site projeleri: 9–20 kat aralığında sabit basınçlı su konforu.
• Otel, pansiyon, yurt: Pik kullanım saatlerinde kararlı debi–basınç.
• İş merkezi & ofis blokları: Çok noktalı kullanımda debi dalgalanmasını azaltır.
• Endüstriyel tesisler: Proseste sabit basınç gerektiren hatlar.

Farklı güç ve teknolojide (sessiz kabinli, inverterli vb.) seçenekleri görmek için tüm hidrofor modelleri sayfamızı, Sumak markasının tüm pompa–hidrofor ürünlerini topluca incelemek için Sumak marka vitrinini ziyaret edebilirsiniz.

Doğru Seçim Rehberi (TDB & Kapasite Hesabı)

Koşar ekibi olarak hidrofor seçimlerinde “Primo Teknik 2025-04 – Paket Hidrofor Sistemleri” varsayımlarını referans alıyoruz: kat yüksekliği 3 m, kişi başı günlük tüketim 160 L, daire başı 4 kişi. 48 daire için günlük toplam ≈ 30.720 L olur. Hidrofor kapasitesi eşzamanlı kullanım (duş, klozet, mutfak vb.) ve pik saatlere göre belirlenir.

1. Statik yükseklik: Depo–en üst kat arası ≈ 14×3 = 42 m.
2. Boru sürtünmeleri: Çap/uzunluk ve dirseklere bağlı 6–14 m.
3. Armatür/ekipman kayıpları: Filtre, çekvalf, vana, sayaç vb. 2–4 m.
4. TDB ≈ 50–60 m: SHT12B 300/6 eğrisinde 7–10 m³/sa bandı idealdir.

Tüketim dinamiği yoğun binalarda, eşzamanlı 4–5 armatür öngörülüyorsa inverterli kontrol ve/veya geniş hacimli tank kullanımını öneriyoruz. Tek hızda çalışan klasik sistemlere göre inverter; basıncı sabit tutar, start/stop’ları azaltır ve enerji tüketimini düşürür.

Tasarım Detayları: Hidrolik, Malzeme ve Güvenlik

• Çok kademeli çark düzeni yüksek basıncı küçük gövdede üretir; verimi artırır.
• Düşey mil hassas hizalama ve düşük titreşim sağlar; rulman ömrünü destekler.
• Kaplin ve salmastra uzun süreli sızdırmazlık için seçilmiştir; kuru çalışmaya karşı koruma önemlidir.
• Emiş hattı hava kaçaklarına karşı sızdırmaz olmalı; dip klapesi ve süzgeç ile korunmalıdır.
• Elektrik güvenliği: Termik–manyetik şalter, kaçak akım rölesi, uygun kesitte kablo ve topraklama.

Enerji Verimliliği, Sessiz/İnverter Seçenekleri

• Doğru basınç seti: Gereğinden yüksek ayar gereksiz enerji tüketir; konforu koruyan en düşük seti seçin.
• İnverter (VFD): Basıncı sabit tutar, pik dışı saatlerde devri düşürerek tüketimi azaltır ve sessiz çalışır.
• Geniş tank hacmi: Start/stop sayısını azaltır, hem gürültüyü hem de elektrik maliyetini düşürür.
• Temiz hat, büyük çap: Uzun hatlarda bir üst boru çapı hız/direnç kaybını düşürür, pompa daha verimli bölgede kalır.

Bakım & Servis

• Aylık: Basınç değerleri ve kaçak kontrolü, titreşim/gürültü takibi, tank ön şarjının gözden geçirilmesi.
• 3–6 ayda: Filtre–çekvalf temizlikleri, manometre/şalter fonksiyon testi, elektrik bağlantılarının sıkılığı.
• Yıllık: Rulman ve salmastra kontrolü, izolasyon testi, performans ölçüleriyle fabrika değerlerinin kıyaslanması.

Profesyonel destek için KOŞAR’ın hidrofor servisi keşif, devreye alma, arıza–onarım ve periyodik bakım sözleşmeleriyle yanınızdadır.

Kurulum ve Montaj İpuçları

• Yerleşim: Kuru, havadar ve don–güneşten korunaklı mekan; vibrasyon takozu ve esnek kompansatör kullanın.
• Emiş koşulları: Mümkün olduğunca kısa ve düz emiş; dip klapesi + süzgeç; hava alma vanası.
• Basma hattı: Manometre, çekvalf ve izolasyon vanaları; bakım kolaylığı için uygun konumlandırma.
• Tank ön şarjı: Basınç şalter alt setine göre ayarlayın; hatalı şarj sık start/stop’a yol açar.
• İlk devreye alma: Hattı açık kısa test; akış–gürültü–titreşim kontrolü; ardından set basıncına geçin.

Sahada Sorunlar & Pratik Çözümler

• Üst katlarda basınç düşük: TDB beklenenden yüksek; boru çapını büyütün, dirsek sayısını azaltın, set basıncını gözden geçirin.
• Sık devreye girme: Tank ön şarjı hatalı veya hacim yetersiz; ön şarjı düzeltin, tankı büyütün.
• Gürültü/titreşim: Taban sabitlemesi ve hizalamayı kontrol edin; elastik takoz ve kompansatör ekleyin.
• Debi dalgalanması: Basınç şalter aralığı fazla geniş; ayarı daraltın veya inverter kontrol tercih edin.
