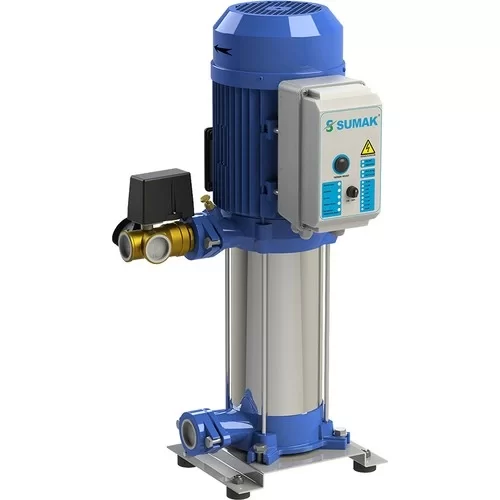

Sumak SHM8 A 220/6 Düşey Milli Kademeli Hidrofor – 6 Kat / 28 Daire İçin Monofaze Basınç Artırma Çözümü

Genel Bakış

Sumak SHM8 A 220/6 Düşey Milli Kademeli Hidrofor, düşük/orta katlı konutlarda ve küçük ticari yapılarda stabil su basıncı sağlamak üzere geliştirilmiş kompakt bir basınç artırma çözümüdür. 220 V monofaze besleme ile çalıştığı için trifaze hattın bulunmadığı binalarda dahi kolay devreye alınır. 2.2 HP (1.6 kW) gücündeki motor, çok kademeli dikey hidrolikle birleşerek 31–75 mSS basma aralığını kapsar ve 6–10 m³/sa bandında dengeli debi üretir. Model, 6 kat / 28 daire ölçeğinde tipik apartmanlar için tasarlanmış olup doğru borulama ve tank hacmiyle üst katlarda konforlu basınç sunar.

Düşey milli yapı (vertical multistage), hidrolik basıncı kademeli yükselttiği için daha düşük titreşim, daha sessiz çalışma ve yüksek verim avantajı sağlar. 1¼″ (32 mm) giriş–çıkış çapları, mevcut kolon hatlarına kolay adaptasyon sağlar; hat uzunluğu ve dirsek sayısı makul olduğunda sürtünme kayıpları iyi kontrol edilir.

Başlıca Avantajlar

• Monofaze işletim kolaylığı: 220 V besleme ile hızlı montaj; pano gereksinimi sade ve ekonomiktir.
• Kompakt & sessiz gövde: Düşey kademeli tasarım küçük alanda yüksek basınç üretir, gürültüyü düşürür.
• 6–10 m³/sa debi: 6 kat/28 daire gibi yapılarda duştan mutfağa dengeli su basıncı.
• Geniş basma aralığı: 31–40 mSS bandında yüksek debi; 51–75 mSS bandında güvenli tepe kat basıncı.
• İnverter uyumluluğu: Frekans invertörü (VFD) ile sabit basınç, daha düşük enerji tüketimi ve daha az start/stop.
• Servis dostu düzen: Rutin kontroller için manometre/şalter erişimi kolay; mekanik parçalara hızlı erişim.

Teknik Özellikler

Veriler tipik saha koşullarına göredir; gerçek çalışma noktası Toplam Dinamik Basınç (TDB), boru çapları ve eşzamanlı kullanım profiline bağlı olarak değişir.

Performans (Debi–Basma) & Kat/Daire Kapasitesi

SHM8 A 220/6’nın iki ana çalışma bandı vardır. Basma yükseldikçe debi düşer; basma düştüğünde daha yüksek debi elde edilir. Aşağıdaki tablo, mobilde okunabilir olması için dikey düzenle hazırlanmıştır:

6 kat / 28 daire örneğinde kat başına ~3 m kabul edilirse statik yükseklik ≈ 18 m olur. Kolon/kolektör sürtünmeleri ve armatür kayıpları eklendiğinde TDB çoğu senaryoda 28–38 m bandına çıkar. Bu nedenle SHM8 A 220/6’yı 31–40 mSS bandının orta–üst kısmında çalıştırmak, 8–10 m³/sa aralığında yüksek konfor sunar. TDB değeri 40 mSS’i aşarsa, 51–75 mSS bandına kayılır ve 6–7 m³/sa civarı debide üst kat basıncı güvence altına alınır.

Kullanım Alanları

• Apartman & site (3–7 kat): Daire içi ve ortak alan su basınçlandırma.
• Villa/ikiz villa: Depodan beslemeli sistemlerde sabit basınç.
• Küçük işletmeler: Kafe, ofis, atölye gibi çok noktadan su kullanımında stabil akış.
• Hafif endüstriyel hatlar: Makine besleme/temizleme devreleri için sabit basınç.

Farklı güç ve teknoloji seçeneklerini hidrofor modelleri kategorimizde filtreleyebilir, tüm Sumak çözümlerini Sumak tüm ürünler sayfamızdan inceleyebilirsiniz.

Doğru Seçim Rehberi (TDB & Kapasite Hesabı)

Hidrofor seçiminde doğru nokta, TDB’nin isabetli hesaplanması ve hedeflenen eşzamanlı armatür sayısının belirlenmesidir. Sumak SHM8 A 220/6 Düşey Milli Kademeli Hidrofor için tipik bir yaklaşım şöyledir:

1. Statik yükseklik: Depo–en üst armatür arası düşey: 6×3 m ≈ 18 m.
2. Boru sürtünmesi: 1¼″ kolon, 30–50 m uzunluk + 6 dirsek → 7–12 m.
3. Ekipman kayıpları: Sayaç, filtre, çekvalf, vana → 2–4 m.
4. TDB ≈ 28–34 m: 31–40 mSS bandında 8–10 m³/sa hedeflenebilir.
5. Pik talep stratejisi: Öğlen/akşam saatlerinde eşzamanlı 3–4 armatür bekleniyorsa, tank hacmini büyütmek ve basınç ayarını optimize etmek faydalıdır.

Hat çapı ipucu: Ana kolon kısa dahi olsa, makul maliyetle 1½″ çapa geçmek sürtünme kayıplarını belirgin azaltır; aynı pompa daha düşük enerjiyle daha yüksek gerçek debi verir.

Tasarım Detayları: Düşey Milli Çok Kademeli Hidrolik

• Çok kademeli çarklar basıncı kademeli artırır; kompakt gövdede yüksek H üretir.
• Düşey mil hizalaması titreşimi düşürür, rulman ve salmastra ömrünü uzatır.
• Basınç şalteri–manometre görünür ve erişilebilirdir; devreye girme aralığı hassas ayarlanabilir.
• Elektrik güvenliği: Termik–manyetik şalter, kaçak akım rölesi ve doğru kablo kesiti zorunludur.

Enerji Verimliliği, Sessizlik ve Yaşam Döngüsü Maliyeti

• İnverter (VFD) kontrol: Basıncı sabit tutmak için pompa devrini talebe göre ayarlar; %15–35 tasarruf ve sessiz çalışma sağlar.
• Doğru set basıncı: Gereğinden yüksek ayar, tüketimi gereksiz artırır. Kullanıcı konforunu koruyan en düşük seti seçin.
• Geniş tank hacmi: Start/stop sayısını azaltır; elektrik tüketimi ve gürültü düşer.
• Temiz hat, düşük kayıp: Filtre/çekvalf kirlendiğinde aynı debi için daha yüksek H gerekir; düzenli temizlik doğrudan tasarruftur.

Bakım & Servis

• Aylık: Basınç değerleri, kaçak kontrolü, titreşim/gürültü takibi, tank ön şarj basıncı.
• 3–6 ayda: Filtre–çekvalf temizliği, basınç şalteri testi, elektrik bağlantılarının sıkılığı.
• Yıllık: Rulman/salmastra kontrolü, izolasyon testi, performans ölçümleri ve ayarların gözden geçirilmesi.

Uzman keşif, devreye alma ve periyodik bakım için KOŞAR’ın hidrofor servisi ile iletişime geçebilirsiniz.

Kurulum ve Montaj İpuçları

• Yerleşim: Kuru ve havadar oda; titreşim takozu ve esnek kompansatör kullanın.
• Emiş koşulları: Hava yapmayı önlemek için kısa/düz emiş; dip klapesi ve süzgeç.
• Basma hattı: Manometre, çekvalf ve izolasyon vanaları erişilebilir konumda olmalı.
• Tank ön şarjı: Basınç şalteri alt setine göre ayarlayın; yanlış şarj sık start/stop yapar.
• Elektrik altyapı: Topraklama ve korumalar sağlandıktan sonra devreye alın.
• İlk devreye alma: Hattı açık kısa test; akış–ses–titreşimi doğrulayıp normal set basıncına geçin.

Sahada Sorunlar & Pratik Çözümler

• Üst katlarda basınç düşük: TDB beklenenden yüksek olabilir. Kolon/kolektör çapını büyütün, dirsek sayısını azaltın, set basıncını optimize edin.
• Sık devreye girme: Tank ön şarjı yetersiz veya hacim küçük; ön şarjı düzeltin, tankı büyütün.
• Debi dalgalanması: Basınç şalter aralığı fazla geniş; ayarı daraltın veya VFD kullanın.
• Hava yapma: Emiş hattında sızıntı olabilir; kelepçe/teflon ve çekvalf yönünü kontrol edin.
• Gürültü/titreşim: Hizalama ve ankrajı gözden geçirin; elastik takoz–kompansatör ekleyin.
